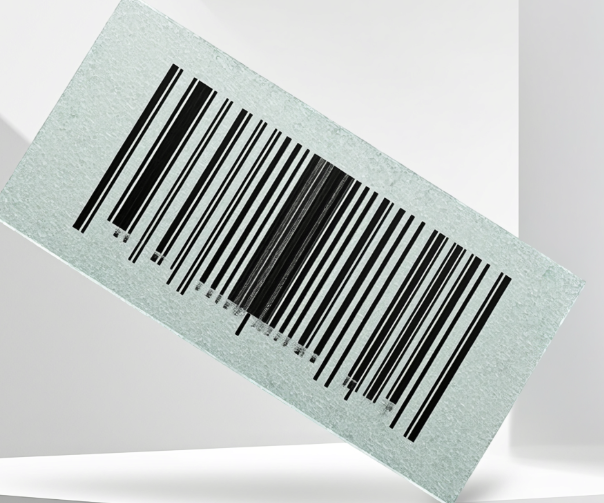

光伏毛玻璃條碼識讀:技術難點與解決方案

光伏組件中使用的毛玻璃(磨砂玻璃)因其表面特性,給條碼識讀帶來顯著挑戰:

  1. 表面粗糙與漫反射
    毛玻璃表面經噴砂或酸蝕處理,形成微米級凹凸結構,導致光線發生漫反射。透光率雖可達85%-92%,但條碼圖案易因散射而模糊,對比度顯著下降。

  2. 透光與反光的矛盾
    玻璃本身透光,但粗糙表面使光線在玻璃內部多次反射,進一步干擾條碼成像。若條碼位于玻璃背面,光線需穿透玻璃,折射效應會導致圖像畸變。

  3. 污漬與磨損的疊加影響
    生產環境中,油污、灰塵易附著于毛玻璃表面,長期使用后磨損加劇,條碼清晰度進一步降低。

二、條碼識讀技術難點

  1. 光線反射干擾
    傳統掃描器光源(如紅光、激光)在毛玻璃表面產生漫反射,導致條碼圖像對比度不足,難以區分條空。

  2. 條碼介質特殊性

    • 印刷條碼:UV油墨印刷在玻璃表面,易因表面粗糙導致油墨擴散,條碼邊緣模糊。

    • 蝕刻條碼:物理凹凸結構雖抗磨損,但反光差異小,需高精度傳感器。

    • 背面條碼:光線穿透玻璃時發生折射,條碼形狀扭曲,需算法校正。

  3. 工業場景需求嚴苛
    光伏生產線要求高速識讀(每秒10-20次),且識讀率需達99.9%以上,對設備性能和算法效率提出極高要求。

三、條碼識讀技術方案

1. 條碼類型與設計優化


條碼類型優勢適用場景
二維條碼(Data Matrix、QR碼)容錯率高(最高可容錯30%數據丟失),信息密度大,適合小尺寸條碼(如5mm×5mm)。玻璃表面空間有限,需存儲序列號、生產信息等。
高對比度條碼采用深色油墨(如黑色、深藍色)印刷在淺色背景上,或通過蝕刻工藝形成物理凹凸反差。玻璃表面反光嚴重,需增強視覺對比度。
抗畸變條碼通過軟件算法預畸變條碼圖案,抵消玻璃折射影響(類似“魚眼鏡頭”反向補償)。條碼位于玻璃背面,光線穿透導致圖像變形。


2. 掃描設備選型
  • 工業級圖像式掃描器

    • 得利捷(Datalogic)Matrix系列:高分辨率傳感器,適應復雜光照環境。

    • 康耐視(Cognex)ID讀碼器:內置AI算法,可動態調整參數。

    • CCD/CMOS傳感器:支持多角度成像,通過軟件算法處理模糊圖像。

    • 推薦型號

  • 激光掃描器的局限性
    激光掃描器依賴條碼條空的反光差異,在毛玻璃表面易因漫反射導致信號中斷,僅適用于表面極平整的毛玻璃。

  • 特殊光源配置

    • 偏振光照明:過濾玻璃表面的鏡面反射光,突出條碼圖案。

    • 背光源照明:若條碼位于玻璃背面,采用LED背光板,增強條碼對比度。

3. 掃描參數與算法優化
  • 硬件參數調整

    • 曝光時間:延長曝光時間,捕捉更多漫反射光線。

    • 光源角度:45°傾斜照明,減少反光干擾。

  • 軟件算法增強

    • 圖像預處理:去噪、銳化、對比度增強。

    • 畸變校正:透視變換算法還原條碼形狀。

    • 動態閾值分割:適應毛玻璃表面的亮度不均勻性。

4. 工業場景實施要點
  • 生產線集成方案

    • 固定安裝:確保掃描器與毛玻璃表面距離恒定(10-20cm),避免焦距偏移。

    • 機械定位:使條碼處于掃描器視野中心。

  • 抗干擾措施

    • 防塵罩:防止玻璃表面積灰。

    • 自動清潔:集成氣吹或軟刷,定期清理油污。

  • 實時監控與反饋

    • 通過工業軟件(如FactoryLink)記錄識讀率,對失敗案例自動標記并觸發人工復檢。

    遠景達根據工業掃碼的需求,推出適用范圍廣的流水線專用條碼掃描設備、工業手持式掃碼槍、固定條碼掃描器,其優異的性能,一經推出便受到許多客戶的好評,全面的快速識讀能力,掃碼效率極高,十分適用于工業流水線。如若您有這方面的需求也可以直接撥打我們的在線熱線:400-928-2622
