在智能制造浪潮中,工業設備間的“對話能力”直接決定生產效率。作為生產線上的“數據捕手”,讀碼器的核心價值不僅是精準識別條碼,更在于如何將數據無縫傳遞至PLC、機器人等控制系統。而這一過程的關
鍵,正在于?工業協議的精準配置?。
一、為什么工業協議配置如此重要??
工廠數字化進程中,許多企業面臨這樣的困擾:
讀碼器明明能掃碼,但數據總是延遲傳輸?
不同品牌設備間頻繁報錯,調試耗時耗力?
老舊生產線改造時,協議不兼容導致成本飆升?
這些問題的根源,往往是?協議配置與場景需求的錯配?。工業協議如同設備間的“通用語言”,需根據產線速度、設備類型、數據規模等維度綜合選擇。海康讀碼器憑借對20+種主流工業協議的支持能力,可適配從中
小型產線到高速自動化場景的各類需求,成為連接新舊設備的“智能橋梁”。
二、四步配置法:從硬件到調試的全流程指南?
步驟1:搭建通信基礎——硬件連接與網絡優化?
穩定的物理連接是協議運行的基石,需重點關注兩點:
網絡部署?:使用工業級交換機組建局域網,確保讀碼器與PLC處于同一網段(如IP地址:192.168.1.100~192.168.1.150)。推薦采用環網拓撲,提升抗干擾能力。
參數對齊?:手動設置IP地址、子網掩碼(建議255.255.255.0)及網關,避免DHCP分配導致的地址沖突。若使用串口通信,需確保波特率(如9600 bps)、校驗位與PLC端完全一致。
步驟2:協議選擇——場景化匹配邏輯?
工業協議種類繁多,選擇時需緊扣三大核心要素:
實時性要求?:
毫秒級響應場景(如每分鐘處理300個零件的流水線)→ 優先選擇Profinet、EtherNet/IP?等高速協議。
中等速度場景(如倉儲分揀)→ Modbus TCP即可滿足需求。
設備兼容性?:
新購高端PLC→ 推薦基于標簽化管理的EtherNet/IP?協議。
老舊設備改造→ 可選用Modbus RTU降低調試難度。
數據規模?:
長條碼(如DataMatrix二維碼)→ 需協議支持分段傳輸,避免數據截斷。
實戰經驗:海康讀碼器支持多協議并行運行,可設置主備鏈路(如Profinet+Modbus TCP),規避單點故障風險。
步驟3:參數設定——細節決定成敗?
通過海康官方配置工具(如MV-IDConfigTool)或Web界面,完成關鍵參數配置:
寄存器映射?(以Modbus TCP為例):
0x1000地址:寫入“1”觸發掃碼,系統自動清零等待下次指令。
0x1001~0x1050地址:存儲條碼內容(ASCII或Hex格式可選)。
數據交互規則?:
統一編碼格式(推薦UTF-8),防止中文亂碼。
設置超時重傳機制(如3次重試),提升通信穩定性。
避坑指南:務必確認PLC與讀碼器的字節序(大端/小端)一致,否則會導致數值解析錯誤!
步驟4:聯機調試——驗證與優化?
完成配置后,需通過三重驗證確保系統可靠:
基礎功能測試?:
觸發掃碼指令,觀察讀碼器狀態燈是否即時響應。
檢查PLC接收數據是否完整(如條碼長度、字符準確性)。
壓力測試?:
連續觸發100次掃碼,統計成功率及平均響應時間(建議<15ms)。
模擬網絡抖動,驗證協議重傳機制是否生效。
異常排查?:
若數據丟包→ 檢查防火墻是否開放端口(如Modbus TCP的502端口)。
若通信中斷→ 使用Wireshark抓包分析,定位物理層或協議層故障。
三、海康讀碼器的三大差異化優勢?
全協議覆蓋能力?
一套硬件兼容Profinet、EtherNet/IP?、Modbus等主流協議,新舊設備混合組網無需額外采購網關。
秒級切換體驗?
通過軟件界面即可切換協議類型,產線改造時無需停機更換硬件。
工業級穩定性設計?
-50℃~70℃寬溫工作、IP67防護等級,確保惡劣環境下協議通信不中斷。
工業協議配置并非“玄學”,掌握場景需求與協議特性的匹配邏輯,即可大幅降低實施難度。海康讀碼器憑借?靈活協議適配、可視化配置工具、軍工級可靠性?,已成為千余家制造企業的共同選擇。
蘇州遠景達根據工業掃碼的需求,推出適用范圍廣的流水線專用條碼掃描設備、工業手持式掃碼槍、固定條碼掃描器,其優異的性能,一經推出便受到許多客戶的好評,全面的快速識讀能力,掃碼效率極高,十分適用于工業流水線。如若您有這方面的需求也可以直接撥打我們的在線熱線:400-928-2622

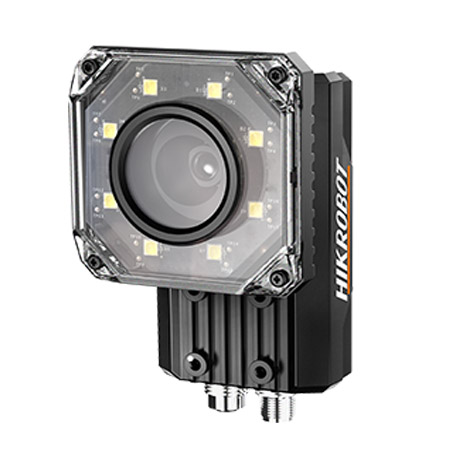

海康讀碼器
